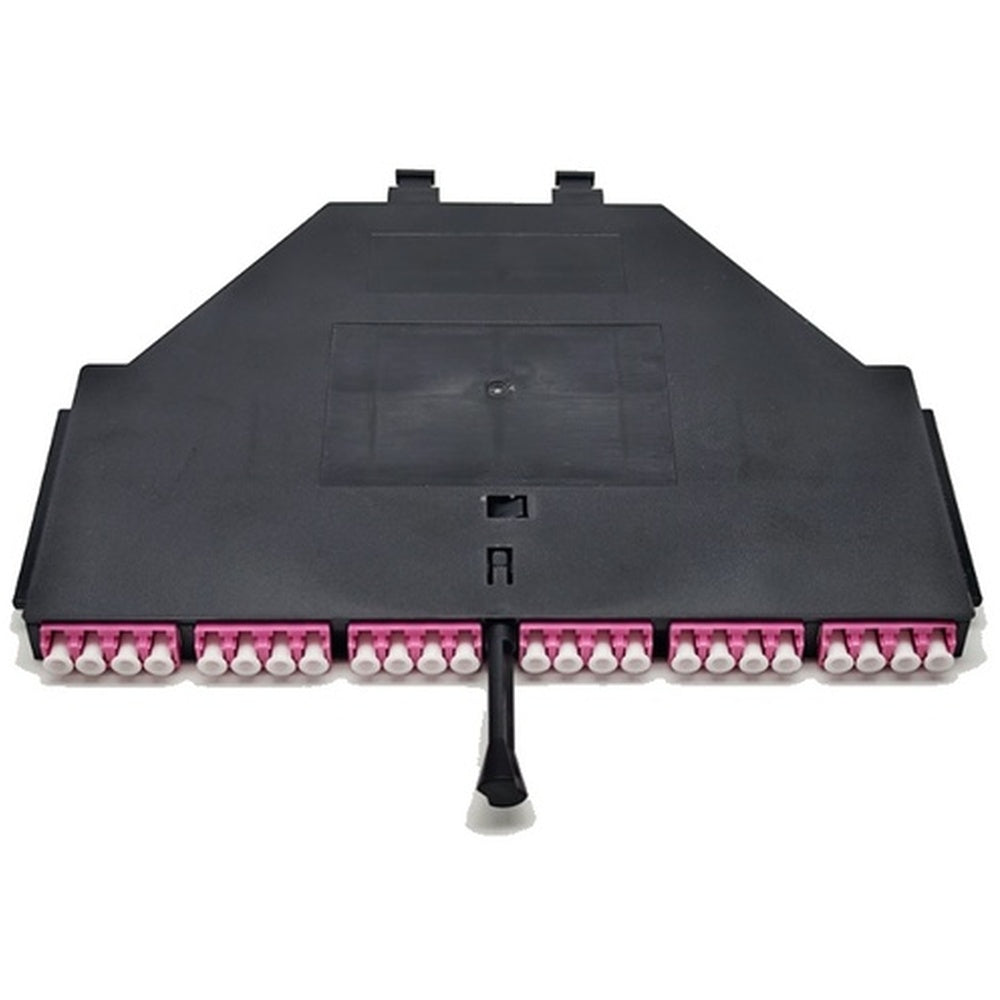

Cassette MPO CDSM 24F OS2 avec 1× MPO mâle 24 fibres, câble hydra MPO vers 24 LC, 6 adaptateurs LC quad et 1 adaptateur MPO
Cassette MPO CDSM 24F OS2 avec 1× MPO mâle 24 fibres, câble hydra MPO vers 24 LC, 6 adaptateurs LC quad et 1 adaptateur MPORéférence : TP-FEC-1078
En stock
-
- Garantie 1 an
-
- Pour une commande importante, contactez-nous à sales@telcoparts.fr
Impossible de charger la disponibilité du service de retrait
Description
La cassette MPO CDSM 24F est conçue pour les applications fibre optique haute densité dans les centres de données. La cassette permet la conversion des connexions trunk MPO/MTP 24 fibres en connexions LC simplex ou duplex, permettant de connecter directement les équipements, panneaux de brassage ou points de terminaison à l'aide de cordons de brassage standard.
La cassette est équipée d'un connecteur MPO mâle OS2 24 fibres avec une faible perte d'insertion (≤0,35 dB) et est terminée en interne avec des câbles hydra MPO vers LC. La face avant comprend 6 adaptateurs LC quad duplex et la face arrière 1 adaptateur MPO.
Grâce à sa conception compacte et sa haute densité de ports, cette cassette MPO est idéalement adaptée aux environnements MDA, IDA et HDA au sein des architectures de centres de données modernes.
Caractéristiques principales
- 24 fibres (24F)
- OS2
- 1× connecteur MPO mâle 24 fibres
- Perte standard ≤ 0,7 dB
- Configuration câble hydra MPO vers LC
- 6× adaptateurs LC quad duplex (face avant)
- 1× adaptateur MPO (face arrière)
- Fabriqué en plastique technique de haute qualité
- Installation rapide, configuration flexible et gestion facile
Applications
- Câblage de centres de données
- Dérivation MPO vers LC haute densité
- Connexion directe aux équipements actifs et panneaux de brassage
Spécifications des connecteurs MTP/MPO :
| Propriété | Monomode | Multimode |
|---|---|---|
| Perte d'insertion (dB) | ≤0,60 (standard)≤0,35 (élite) | ≤0,60 (standard)≤0,35 (élite) |
| Perte de retour (dB) | ≥60 | ≥20 |
| Durabilité | ≤0,2 dB (500 accouplements) | ≤0,2 dB (500 accouplements) |
| Résistance à la traction | 10 kgf | 10 kgf |
| Température de fonctionnement | -20 °C à +70 °C | -20 °C à +70 °C |
| Propriété | Monomode | Multimode |
|---|---|---|
| Perte d'insertion (dB) | ≤0,30 | ≤0,30 |
| Perte de retour (dB) | ≥60 | ≥20 |
| Durabilité | ≤0,2 dB (500 accouplements) | ≤0,2 dB (500 accouplements) |
| Résistance à la traction | 10 kgf | 10 kgf |
| Température de fonctionnement | -20 °C à +70 °C | -20 °C à +70 °C |
| Paramètre | Axe X Min | Axe X Max | Axe Y Min | Axe Y Max |
|---|---|---|---|---|
| Rayon de courbure (mm) | 500 | – | 50 | – |
| Angle de polissage | 0–0,2 | 0–0,2 | 8–0,2 | 8–0,2 |
| Hauteur de fibre (nm) | 1000 | 3000 | – | – |
| Déviation maximale de hauteur de fibre (nm) | 600 | – | – | – |
| Déviation de fibre adjacente (nm) | -300 | +300 | – | – |
| Déviation moyenne de hauteur de fibre (nm) | -300 | +300 | – | – |
